Sagoma

Slide 1

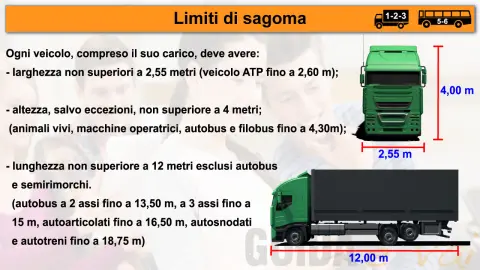

• VSalvo i veicoli ATP, ogni veicolo, compreso il suo carico, deve avere larghezza massima non superiore a 2,55 metri
• VSalvo eccezioni, ogni veicolo, compreso il suo carico, deve avere altezza massima non superiore a 4 metri
• VOgni autoveicolo, esclusi autobus e i semirimorchi, deve avere lunghezza massima non superiore a 12 metri
• FSalvo eccezioni, ogni veicolo, compreso il suo carico, deve avere altezza massima non superiore a 5 metri
• FLa lunghezza massima non superiore dei veicoli non è fissata per norma, in quanto dipende dal carico trasportato
• FSalvo i veicoli ATP, ogni veicolo, compreso il suo carico, deve avere larghezza massima non superiore a 2,75 metri
• FNegli autotreni e autoarticolati, il rimorchio o semirimorchio devono avere una larghezza inferiore alla motrice di almeno 5 centimetri

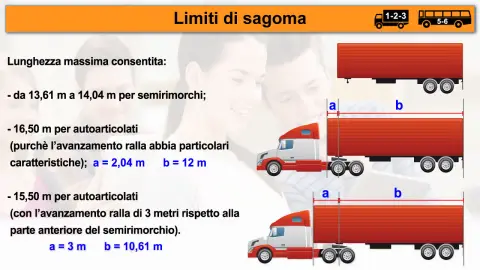

• VLa lunghezza massima di un autoarticolato è di 16,50 metri, purché l'avanzamento ralla abbia particolari caratteristiche
• VLa lunghezza massima di un autoarticolato con avanzamento ralla di 3 metri rispetto alla parte anteriore del semirimorchio è di 15,50 metri
• VLa lunghezza massima di un autosnodato o di un autobus con rimorchio è di 18,75 metri

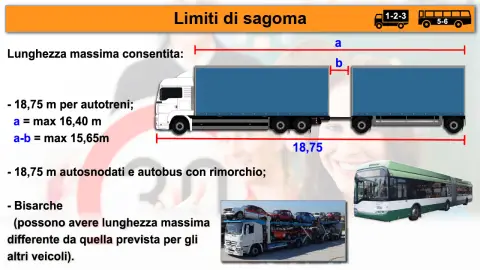

• VLa lunghezza massima di un autotreno è di 18,75 metri, purché il complesso dei veicoli abbia particolari misure
• FLa lunghezza massima di un autoarticolato è di 18,75 metri
• FLa lunghezza massima di un autotreno è di 19,35 metri, se dotato di sospensioni pneumatiche sugli assi del rimorchio
• FUn rimorchio non deve mai avere lunghezza maggiore del 60% di quella della motrice
• FUn rimorchio non deve mai avere lunghezza maggiore di 9 metri
• FUn semirimorchio non deve mai avere lunghezza maggiore di 10,75 metri
• FLa fascia di ingombro di un veicolo figura sempre nella carta di circolazione
• FLa fascia di ingombro di un veicolo diminuisce con l'aumentare dell'angolo di sterzata
• FLa fascia di ingombro di un veicolo diminuisce con l'aumentare della sua lunghezza
• FLa fascia di ingombro di un veicolo aumenta con l'aumentare della sua massa
• FOgni veicolo a motore o complesso di veicoli deve potersi inscrivere in una corona circolare larga 5,20 m e di raggio esterno pari a 16,50 metri
• FGli autobus e gli autocarri, a differenza degli altri veicoli, devono potersi inscrivere in una corona circolare larga 8,20 metri e di raggio interno pari 6,30 metri

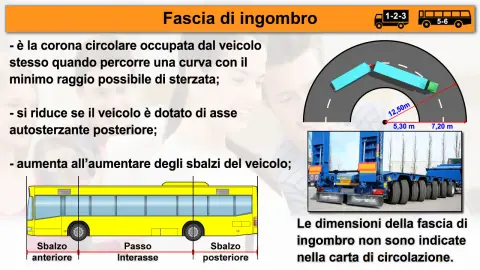

• VLa fascia d'ingombro è la corona circolare che il veicolo occupa, sul piano stradale, nell'effettuare una curva o una svolta
• VLa fascia d'ingombro si riduce se il veicolo è dotato di asse autosterzante posteriore
• VLa fascia d'ingombro aumenta all'aumentare degli sbalzi del veicolo
• FLa fascia d'ingombro è lo spazio in larghezza che il veicolo occupa su strada rettilinea
• FLa fascia d'ingombro aumenta se il veicolo è dotato di più assi sterzanti
• FLa fascia d'ingombro non deve essere superiore alla larghezza del veicolo con il suo carico

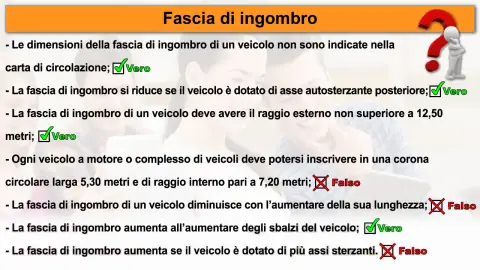

• VLa fascia di ingombro di un veicolo è la corona circolare occupata dal veicolo stesso quando percorre una curva con il minimo raggio possibile di sterzata
• VLe dimensioni della fascia di ingombro di un veicolo non sono indicate nella carta di circolazione
• VLa fascia di ingombro di un veicolo deve rispettare determinati limiti di raggio fissati dalle norme
• VLa fascia di ingombro di un veicolo deve avere il raggio esterno non superiore a 12,50 metri
• VLa fascia di ingombro di un veicolo deve avere il raggio interno superiore a 5,30 metri

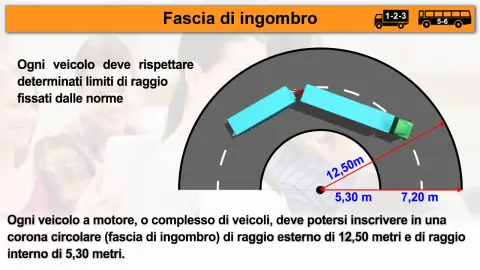

• VOgni veicolo a motore, o complesso di veicoli, compreso il relativo carico, deve potersi inserire in una corona circolare di raggio esterno 12,50 metri e raggio interno 5,30 metri
• FOgni veicolo a motore o complesso di veicoli deve potersi inscrivere in una corona circolare larga 5,30 metri e di raggio interno pari a 7,20 metri

Slide 2

• FL'altezza massima degli autoveicoli adibiti al trasporto di container non deve superare 4,70 metri
• VL'altezza massima dei veicoli attrezzati con carrozzeria per il trasporto specifico di animali vivi non deve superare 4,30 metri
• VL'altezza massima delle macchine operatrici non deve superare 4,30 metri

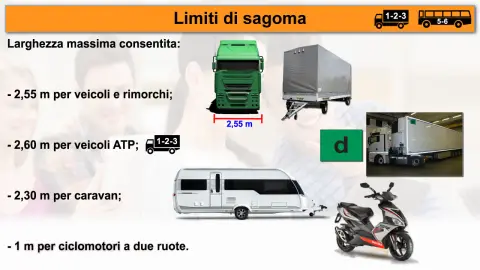

• VI veicoli ATP, compreso il loro carico, devono avere larghezza massima non superiore a 2,60 metri
• FL'altezza massima dei veicoli attrezzati con carrozzeria per il trasporto specifico di animali vivi non deve superare 5,30 metri
• FL'altezza massima dei veicoli adibiti al trasporto di balle di fieno non deve superare 5,30 metri
• FL'altezza massima delle macchine operatrici non deve superare 5,30 metri
• FI veicoli ATP, compreso il loro carico, devono avere larghezza massima non superiore a 2,55 metri

Slide 3

• FOgni veicolo, esclusi autobus e i semirimorchi, deve avere lunghezza massima non superiore a 13,50 metri

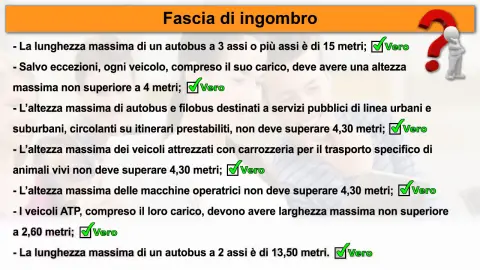

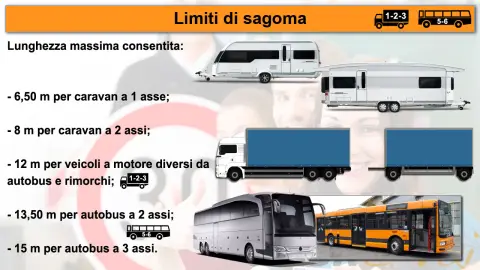

• VLa lunghezza massima di un autobus a 2 assi è di 13,50 metri
• VLa lunghezza massima di un autobus a 3 o più assi è di 15 metri
• VL'altezza massima di autobus e filobus destinati a servizi pubblici di linea urbani e suburbani, circolanti su itinerari prestabiliti, non deve superare 4,30 metri
• VL'altezza massima degli autoveicoli adibiti al trasporto di container non deve superare 4,30 metri
• FLa lunghezza massima di un autobus a 2 assi è di 15 metri
• FLa lunghezza massima di un autobus a 3 o più assi è di 18,75 metri
