Comandi e spie

Slide 1

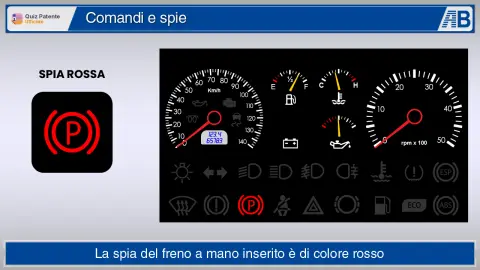

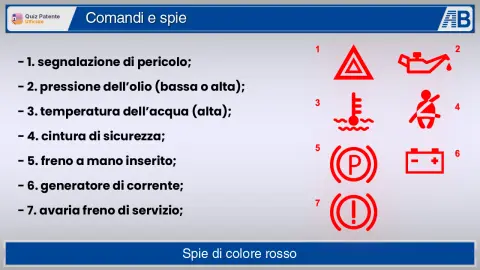

• VLa spia del freno a mano inserito è di colore rosso

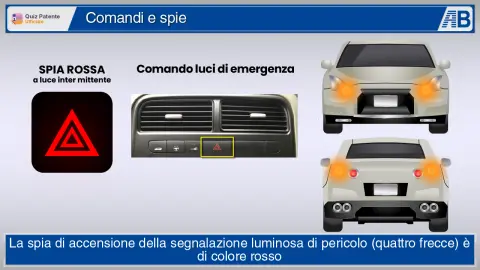

• VLa spia di accensione della segnalazione luminosa di pericolo (quattro frecce) è di colore rosso

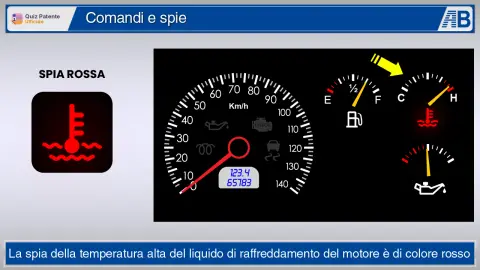

• VLa spia della temperatura alta del liquido di raffreddamento del motore è di colore rosso

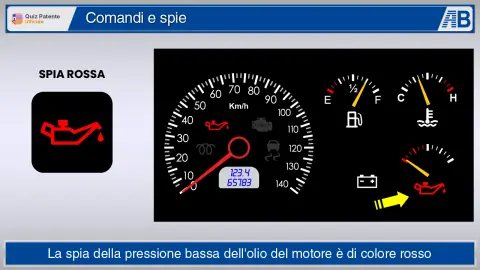

• VLa spia della pressione bassa dell'olio del motore è di colore rosso

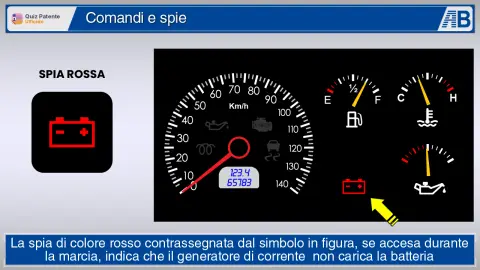

• VLa spia di colore rosso contrassegnata dal simbolo in figura, se accesa durante la marcia, indica che il generatore di corrente non carica la batteria

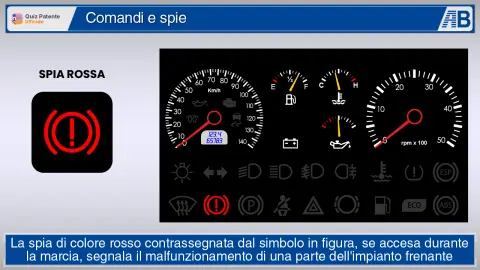

• VLa spia di colore rosso contrassegnata dal simbolo in figura, se accesa durante la marcia, segnala il malfunzionamento di una parte dell'impianto frenante

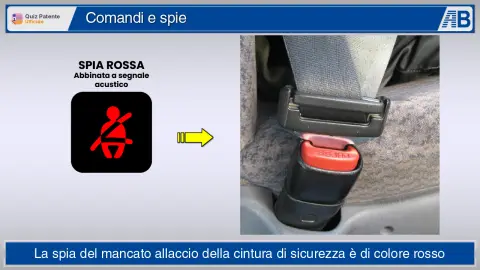

• VLa spia del mancato allaccio della cintura di sicurezza è di colore rosso
• VIl simbolo in figura è posto sul comando di accensione dei proiettori di profondità
• VIl simbolo in figura è posto su una spia a luce blu
• VIl simbolo in figura è posto sul comando di accensione dei proiettori anabbaglianti
• VIl simbolo in figura è posto su una spia a luce verde
• VIl simbolo in figura indica il comando degli indicatori di direzione
• VIl simbolo in figura è posto su una spia a luce verde
• VIl simbolo in figura si trova sulla spia a luce verde lampeggiante dell'indicatore di direzione azionato
• VIl simbolo in figura indica il comando per azionare la segnalazione luminosa di pericolo
• VIl simbolo in figura è posto sul comando che provoca l'accensione contemporanea di tutti gli indicatori di direzione
• VIl simbolo in figura è posto su una spia di colore rosso
• VIl simbolo in figura è posto su una spia a luce rossa
• VLa spia di colore rosso contrassegnata dal simbolo in figura, se accesa durante la marcia, indica che la batteria non si sta ricaricando come previsto
• VLa spia di colore rosso contrassegnata dal simbolo in figura, se accesa durante la marcia, indica insufficiente pressione dell'olio di lubrificazione del motore
• VLa spia di colore rosso contrassegnata dal simbolo in figura, se accesa durante la marcia, richiede di provvedere rapidamente a una manutenzione o riparazione dell'impianto frenante
• VIl simbolo in figura è posto su una spia di colore rosso
• VIl simbolo in figura è posto su una spia di colore rosso
• VIl simbolo in figura è posto su una spia di colore rosso
• VIl simbolo in figura indica un dispositivo da usare in caso di emergenza
• VLa spia accesa di colore rosso contrassegnata dal simbolo in figura indica un eccessivo riscaldamento del liquido di raffreddamento del motore
• VIl simbolo in figura è collocato sulla spia che indica l'eccessiva temperatura del liquido di raffreddamento del motore
• VIl simbolo in figura è posto su una spia che, se accesa, indica che la temperatura del liquido di raffreddamento supera il valore stabilito dal costruttore del veicolo
• VIl simbolo in figura è posto su una spia situata sul termometro che indica la temperatura del liquido di raffreddamento del motore
• VLa spia di colore rosso contrassegnata dal simbolo in figura, se accesa durante la marcia, indica che l'alternatore non sta caricando la batteria
• VIl simbolo in figura è posto su un dispositivo che indica la pressione del lubrificante nel motore
• VLa spia di colore rosso contrassegnata dal simbolo in figura, se spenta durante la marcia, indica che la pressione dell'olio di lubrificazione del motore è regolare
• VLa spia di colore rosso contrassegnata dal simbolo in figura, se accesa durante la marcia, indica di arrestarsi e spegnere subito il motore per evitare gravi danni
• VLa spia di colore rosso contrassegnata dal simbolo in figura, se accesa durante la marcia, può segnalare lo scarso livello del liquido dei freni
• VLa spia di colore rosso contrassegnata dal simbolo in figura, se accesa durante la marcia, può segnalare un eccessivo consumo delle guarnizioni degli elementi frenanti
• VIl simbolo in figura è posto su una spia di colore rosso che, se accesa durante la marcia, indica che il conducente o un passeggero non hanno allacciato le cinture di sicurezza
• VLa spia rossa contraddistinta dal simbolo in figura, se accesa durante la marcia, è in genere abbinata a un segnale acustico in funzione
• VIl simbolo in figura posto su una spia accesa, indica che l'alternatore non sta caricando la batteria
• FLa spia di accensione degli indicatori di direzione è di colore rosso
• FLa spia di accensione delle luci anabbaglianti è di colore rosso
• FLa spia di accensione delle luci abbaglianti è di colore rosso
• FLa spia delle luci fendinebbia è di colore rosso
• FIl simbolo in figura è posto su una spia a luce verde
• FIl simbolo in figura è posto sul comando di accensione dei proiettori anabbaglianti
• FIl simbolo in figura segnala l'accensione della luce posteriore per nebbia
• FIl simbolo in figura è posto su una spia a luce blu
• FIl simbolo in figura segnala l'accensione della luce posteriore per nebbia
• FIl simbolo in figura ricorda al conducente che deve spegnere le luci di posizione

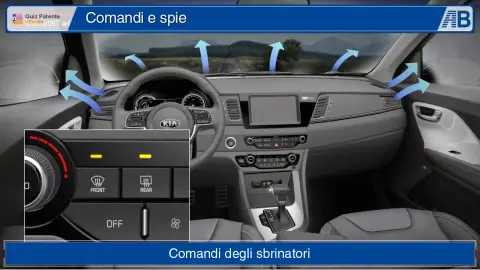

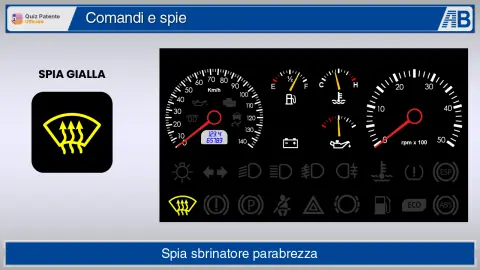

• FLa spia del dispositivo per sbrinare o disappannare il parabrezza (vetro davanti) è di colore rosso
• FIl simbolo in figura è posto sulla spia delle luci abbaglianti accese
• FIl simbolo in figura segnala l'accensione delle luci di posizione
• FIl simbolo in figura indica il comando per azionare l'indicatore di direzione destro
• FIl simbolo in figura è posto su una spia di colore rosso
• FIl simbolo in figura si trova su una spia che si attiva quando sono accese le luci di posizione
• FIl simbolo in figura indica il comando per accendere le luci di posizione
• FIn caso di traffico intenso il conducente deve azionare la segnalazione luminosa di pericolo
• FIl simbolo in figura indica il comando che aziona il segnale mobile di pericolo
• FIl simbolo in figura è posto sulla spia di freno a mano inserito
• FIl simbolo in figura indica il comando per azionare il ricircolo dell'aria all'interno del veicolo
• FIl simbolo in figura individua il bocchettone del serbatoio del liquido tergicristalli
• FIl simbolo in figura è posto su una spia che segnala la quantità del liquido di raffreddamento nel radiatore
• FIl simbolo in figura è posto sulla spia luminosa che indica la temperatura dell'olio di lubrificazione del motore
• FIl simbolo in figura è posto sulla spia che individua l'indicatore della temperatura dell'olio che circola nel motore
• FIl simbolo in figura è posto su una spia che, se accesa, segnala l'eccessiva temperatura dell'olio di lubrificazione del cambio di velocità
• FLa spia di colore rosso contrassegnata dal simbolo in figura, se accesa durante la marcia, indica che la batteria è completamente scarica
• FLa spia di colore rosso contrassegnata dal simbolo in figura, se accesa durante la marcia, indica di cambiare subito la batteria
• FLa spia di colore rosso contrassegnata dal simbolo in figura, se accesa durante la marcia, indica che bisogna invertire l'allacciamento dei cavi ai morsetti della batteria
• FLa spia di colore rosso contrassegnata dal simbolo in figura, se accesa durante la marcia, indica che la batteria ha accumulato troppa corrente
• FIl simbolo in figura è collocato su una spia luminosa di colore giallo ambra
• FLa spia di colore rosso contrassegnata dal simbolo in figura, se accesa durante la marcia, indica una temperatura troppo bassa dell'olio di lubrificazione del motore
• FLa spia di colore rosso contrassegnata dal simbolo in figura, se accesa durante la marcia, indica che il motore consuma troppo olio
• FLa spia di colore rosso contrassegnata dal simbolo in figura, se accesa durante la marcia, indica che l'olio di lubrificazione del cambio di velocità è troppo denso
• FLa spia di colore rosso contrassegnata dal simbolo in figura, se accesa durante la marcia, indica che bisogna cambiare l'olio di lubrificazione del motore
• FLa spia di colore rosso contrassegnata dal simbolo in figura, se accesa durante la marcia, segnala che la centralina elettronica è fuori uso
• FLa spia di colore rosso contrassegnata dal simbolo in figura, se accesa durante la marcia, indica che occorre fare il tagliando periodico previsto dalla casa costruttrice entro 500 Km
• FLa spia di colore rosso contrassegnata dal simbolo in figura, se accesa durante la marcia, indica che occorre fare la revisione periodica entro un mese
• FIl simbolo in figura individua la collocazione dell'estintore di bordo
• FIl simbolo in figura individua una parte dell'impianto elettrico ad alta tensione
• FLa spia di colore rosso contrassegnata dal simbolo in figura, se accesa durante la marcia, segnala che le porte del veicolo non sono chiuse correttamente
• FLa spia rossa in figura può essere disattivata con apposito comando posto sul cruscotto
• FIl simbolo in figura è posto su una spia di colore giallo
• FIl simbolo in figura è posto sul pulsante per regolare l'intensità della forza con cui devono agire le cinture in caso di incidente
• FIl motore funziona bene se la spia rossa dell'olio di lubrificazione rimane sempre accesa
