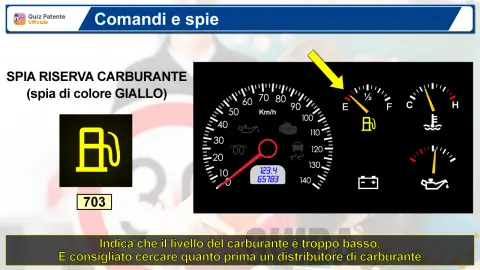

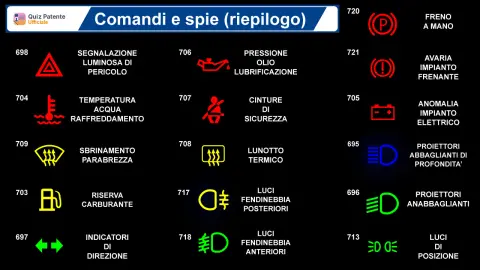

Comandi e spie

Slide 1

• VIl simbolo raffigurato è posto su un dispositivo che dà indicazioni sulla pressione del lubrificante nel motore
• VIl simbolo raffigurato è posto su una spia di colore rosso
• VIl simbolo raffigurato può essere posto su una spia a luce rossa

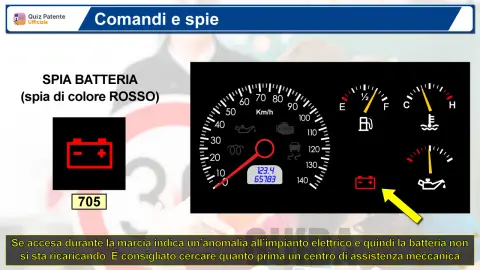

• VUna spia di colore rosso contrassegnata dal simbolo di figura, se è accesa durante la marcia, indica che il generatore di corrente non carica la batteria

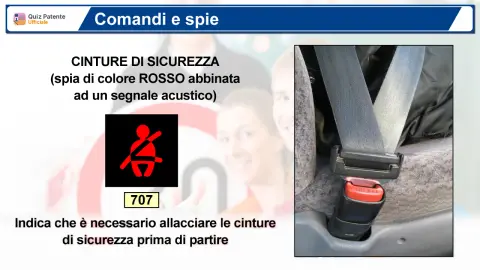

• VIl simbolo raffigurato è posto su una spia di colore rosso che, se accesa durante la marcia, indica che il conducente o un passeggero non hanno indossato le cinture di sicurezza
• VUna spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica che la batteria non si sta ricaricando come previsto

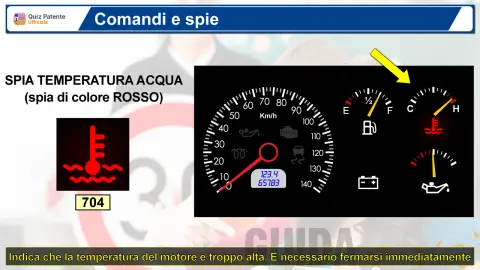

• VIl simbolo raffigurato è posto sulla spia che integra l'indicatore della temperatura del liquido di raffreddamento che circola nel motore
• VIl simbolo raffigurato è collocato sulla spia che indica l'eccessiva temperatura del liquido di raffreddamento del motore
• VIl simbolo raffigurato è posto su una spia che, se accesa, indica che la temperatura del liquido di raffreddamento supera i limiti stabiliti dal costruttore
• VLa spia rossa contraddistinta dal simbolo in figura, se accesa durante la marcia, è in genere abbinata ad un segnale acustico in funzione
• VUna spia accesa di colore rosso, contrassegnata dal simbolo di figura, indica un eccessivo riscaldamento del motore
• VIl simbolo raffigurato è posto su una spia di colore rosso
• VIl simbolo raffigurato è posto su una spia di colore rosso
• VUna spia di colore rosso contrassegnata dal simbolo di figura, se spenta durante la marcia, indica che la pressione dell'olio di lubrificazione del motore è regolare

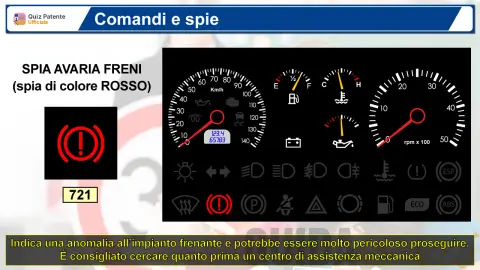

• VIl simbolo raffigurato, contrassegna la spia di funzionamento difettoso di una parte dell'impianto frenante
• VUna spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, può segnalare una eccessiva usura delle guarnizioni degli elementi frenanti
• VUna spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, può segnalare lo scarso livello del liquido idraulico dei freni
• VUna spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, comporta di provvedere rapidamente a una manutenzione o riparazione dell'impianto frenante

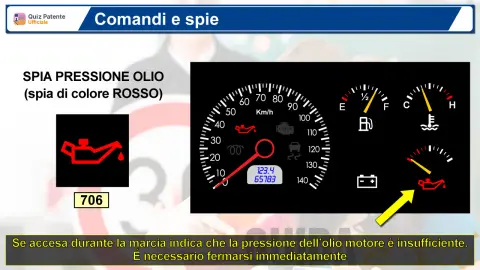

• VUna spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica insufficiente pressione dell'olio di lubrificazione del motore
• VUna spia di colore rosso contrassegnata dal simbolo di figura se accesa durante la marcia indica di arrestare subito il motore per evitare gravi danni

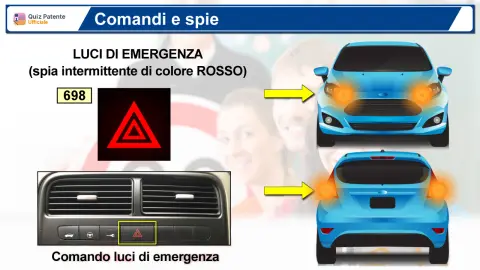

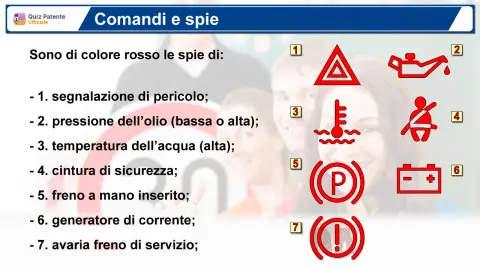

• VLa spia di accensione della segnalazione luminosa di pericolo è di colore rosso
• VLa spia della temperatura dell'acqua di raffreddamento è di colore rosso
• VUna spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica che l'alternatore non sta ricaricando la batteria
• VLa spia della pressione dell'olio è di colore rosso
• VLa spia della cintura di sicurezza è di colore rosso
• VIl simbolo raffigurato, se collocato su una spia di colore rosso, permette di capire se la batteria viene correttamente ricaricata o meno dall'alternatore

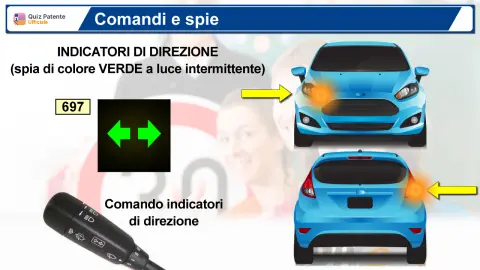

• VIl simbolo raffigurato si trova sulla spia a luce verde lampeggiante dell'indicatore di direzione azionato
• VIl simbolo raffigurato è posto su una spia a luce verde
• VIl simbolo raffigurato indica un dispositivo da usare in casi di emergenza
• VIl simbolo raffigurato è posto sul comando di accensione dei proiettori di profondità
• VIl simbolo raffigurato è posto su una spia a luce verde
• VIl simbolo raffigurato è posto sul comando di accensione dei proiettori anabbaglianti
• VIl simbolo raffigurato è posto su una spia a luce blu
• VIl simbolo raffigurato indica il comando degli indicatori di direzione
• VIl simbolo raffigurato indica il comando per azionare la segnalazione luminosa di pericolo
• VIl simbolo raffigurato è posto sul comando che provoca l'accensione contemporanea di tutti gli indicatori di direzione
• VIl simbolo raffigurato è posto su una spia di colore rosso

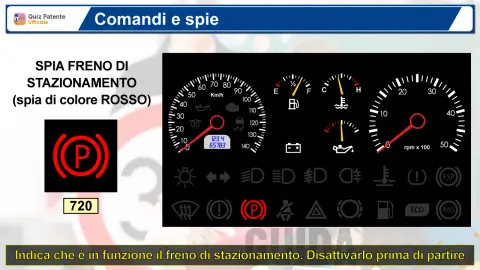

• VLa spia del freno a mano è di colore rosso
• FLa spia di accensione degli indicatori di direzione è di colore rosso
• FLa spia di accensione delle luci anabbaglianti è di colore rosso
• FLa spia di accensione delle luci abbaglianti è di colore rosso

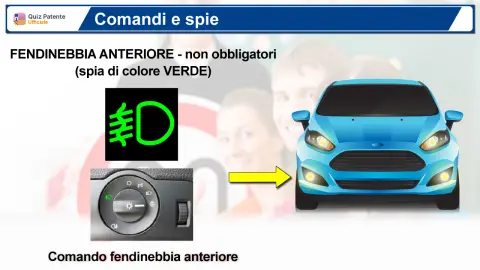

• FLa spia delle luci fendinebbia è di colore rosso

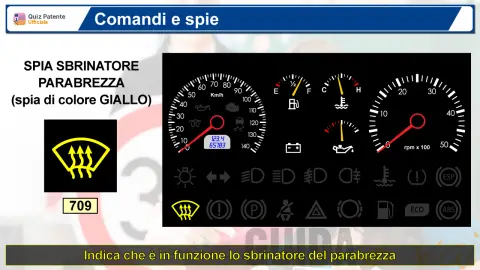

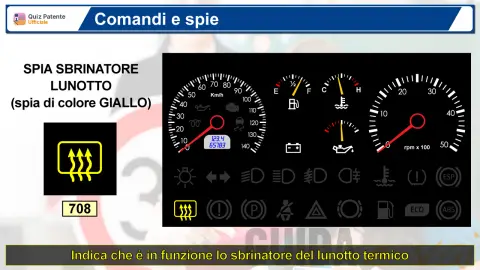

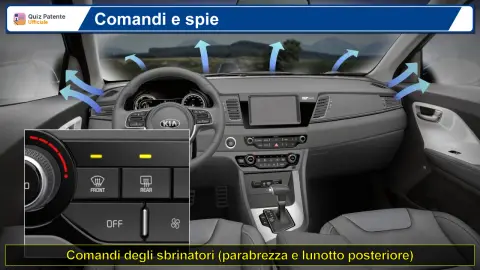

• FLa spia del dispositivo per sbrinare o disappannare il parabrezza è di colore rosso
• FIl simbolo raffigurato è posto su una spia a luce verde
• FIl simbolo raffigurato è posto sul comando di accensione dei proiettori anabbaglianti

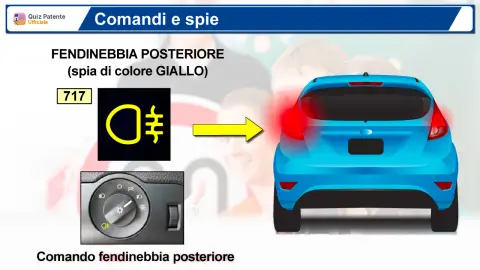

• FIl simbolo raffigurato segnala l'accensione della luce posteriore per nebbia
• FIl simbolo raffigurato ricorda al conducente che deve spegnere le luci di posizione
• FIl simbolo raffigurato è posto su una spia a luce blu
• FIl simbolo raffigurato segnala l'accensione della luce posteriore per nebbia
• FIl simbolo raffigurato è posto sulla spia delle luci abbaglianti accese
• FIl simbolo raffigurato segnala l'accensione delle luci di posizione
• FIl simbolo raffigurato indica il comando per azionare l'indicatore di direzione destro
• FIl simbolo raffigurato è posto su una spia di colore rosso
• FIl simbolo raffigurato si trova su una spia che si attiva quando sono accese le luci di posizione
• FIl simbolo raffigurato indica il comando per accendere le luci di posizione
• FIl simbolo raffigurato indica il comando che aziona il segnale mobile di pericolo
• FIl simbolo raffigurato è posto sulla spia di freno a mano inserito
• FIl simbolo raffigurato indica un dispositivo che si accende automaticamente ad ogni incidente
• FIl simbolo raffigurato individua il bocchettone del serbatoio del liquido tergicristalli
• FIl simbolo raffigurato è posto sulla spia luminosa che indica la temperatura dell'olio di lubrificazione del motore
• FIl simbolo raffigurato è posto sulla spia che individua l'indicatore della temperatura dell'olio che circola nel motore
• FIl simbolo raffigurato è posto su una spia che, se accesa, segnala l'eccessiva temperatura dell'olio di lubrificazione del cambio di velocità
• FUna spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica che la batteria è completamente scarica
• FUna spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica di sostituire subito la batteria
• FUna spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica che bisogna invertire l'allacciamento dei cavi ai morsetti della batteria
• FUna spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica che la batteria è sovraccarica
• FIl simbolo raffigurato può contraddistinguere una spia luminosa di colore giallo ambra
• FUna spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica una temperatura troppo bassa dell'olio di lubrificazione del motore
• FUna spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia indica che il motore consuma troppo olio
• FUna spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica che l'olio di lubrificazione del cambio di velocità è troppo denso
• FUna spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica che bisogna cambiare l'olio di lubrificazione del motore
• FUna spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, segnala che la centralina elettronica è fuori uso
• FUna spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica che occorre effettuare il tagliando periodico previsto dalla casa costruttrice entro 500 chilometri
• FUna spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica che occorre effettuare la revisione periodica di legge entro un mese
• FIl simbolo raffigurato individua il luogo ove è riposto l'estintore di bordo
• FIl simbolo raffigurato individua una parte dell'impianto elettrico dove si trova alta tensione
• FUna spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, segnala portiere aperte o chiuse non correttamente
• FLa spia rossa contraddistinta dal simbolo in figura può essere disattivata con apposito comando posto sul cruscotto
• FIl simbolo raffigurato è posto su una spia di colore giallo
• FIl simbolo raffigurato è posto sul pulsante che permette di regolare le modalità di azione del pretensionatore delle cinture di sicurezza
• FIl simbolo raffigurato è posto su una spia che segnala il livello del liquido di raffreddamento nel radiatore
